反击锤式破碎机是结合了反击破和锤式破碎机的优势进行生产工艺上的升级设计的破碎设备，反击锤式破碎机结构部件很多，生产工艺上有所差别，以下就关于反击锤式破碎机结构部件有哪些进行介绍。

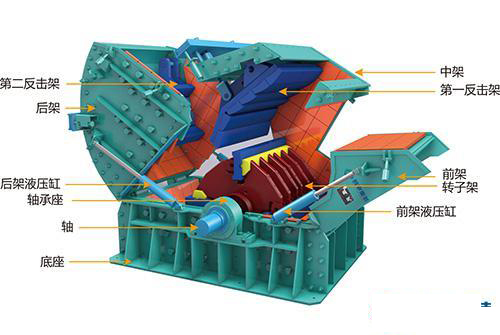

反击锤式破碎机结构上由箱体、转子、锤头、反击衬板、筛板等组成，其主要工作部件为带有锤子的转子，转子由主轴、圆盘、销轴和锤子组成，以下分别详细介绍。
一、反击锤式破碎机箱体
反击锤式破碎机的机壳由下机体、后上盖、左侧壁和右侧壁组成，通过螺栓连接所有的部分成为一个整体。上部打开一个进料入口，壳体内部镶嵌一块一块高锰钢材质板，方便衬板磨损后更换；下体壳是由碳结构钢板焊接在一起，为了方便安装转子，特别使用高锰钢焊接轴承底座。外壳的底部可以直接用螺栓固定在混凝土地机壳的后上盖、左侧和右侧都是由碳结构钢板焊接在一起。为了方便维护、调整和更换炉篦、锤头，在机壳的下机体、两侧都开有检修口。
二、反击锤式破碎机转子
转子为反击锤式破碎机的主要工作部件，转子由主轴、锤盘、销轴、锤头组成，圆盘上面均匀打有销孔，用于销轴悬挂锤头，为了防止圆盘和锤轴向运动，用锁紧螺母固定销轴两端。两个滚动轴承转子轴承，轴承是由螺栓固定在轴承的主体，和两个定位销固定在轴承中心的距离。以下详解反击锤式破碎机转子的几个主要部件。
1、主轴——主轴支持反击锤式破碎机转子是主要的部分，转子、锤头的重量、冲击力都由主轴承受，所以主轴在选择材料时，需要选择具有较高的韧性和强度材料，主轴的材料采用优质合金钢。
2、板锤——反击锤式破碎机锤盘是用来挂锤头，破碎机的转动，锤盘不可避免地受到矿石和摩擦和冲击影响，所以锤盘具有一定的耐磨性。
3、锤头——反击锤式破碎机的锤头是机器较为重要的工作零件部分。锤头的质量、形状和材料直接决定了破碎机的生产能力、锤头动能大小和锤头的重量成正比，锤头的重量越重，动能越大，破碎的生产量越高，锤头的种类齐全，各种各样的锤头重量可以根据客户需求定制。
三、反击锤式破碎机衬板和打击板
反击锤式破碎机由高速转动锤头冲击锤打矿石，瞬间矿石具有很高速度和动能。为了防止框架的磨损，框架的内壁用锰钢衬板，防冲击板使用高锰钢铸造淬火经过强化处理，保证衬板和板优越的耐磨性和抗冲击性。
